T-bølgen i EKG: morfologi, normalvarianter og T-bølgeinversjon

T-bølgen er den delen av EKG-et som viser repolariseringen av ventriklene. Den er også den mest labile: den endrer seg med kroppsstilling, måltider, hjertefrekvens, elektrolytter, legemidler, hormoner og autonom tonus, og det samme T-bølgebildet kan være normalt hos én pasient og alarmerende hos en annen. T-bølgeforandringer er derfor notorisk feiltolket, i begge retninger. Noen overtolkes som iskemi, mens andre, som en tydelig hyperakutt T-bølge, blir oversett fordi ST-segmentet ennå ikke er hevet.

Denne artikkelen gjennomgår fysiologien bak T-bølgen, hvordan en normal T-bølge ser ut, hvilke variasjoner som er harmløse, hvordan høye T-bølger og T-bølgeinversjoner utredes, og hvilke mønstre som må få deg til å handle. Den bygger på ST-segmentet og leder videre til QT-tiden, siden T-bølgens slutt definerer QT-tiden. Alle komponentene er samlet i oversikten over det normale EKG-et.

Fysiologi: hvorfor ser T-bølgen ut som den gjør?

Repolarisering og aksjonspotensialet

T-bølgen tilsvarer fase 3 i ventrikkelcellenes aksjonspotensial, der kalium strømmer ut av cellen og membranpotensialet vender tilbake mot hvilenivå. De viktigste kaliumstrømmene er den raske (IKr) og den langsomme (IKs) forsinkede likeretter-strømmen, og IK1 i den siste delen av repolariseringen. Svikt eller hemming av disse strømmene forlenger repolariseringen og ligger bak mange forandringer i T-bølge og QT-tid.

Hvorfor er T-bølgen normalt i samme retning som QRS?

Intuitivt skulle man tro at repolarisering følger samme vei som depolarisering, fra endokard til epikard, og at T-bølgen da skulle være motsatt av QRS. Slik er det ikke. Epikardceller har et kortere aksjonspotensial enn endokardceller, så de repolariserer først. Repolariseringen går derfor fra epikard mot endokard, motsatt vei av depolariseringen. En repolariserende bølgefront som beveger seg bort fra elektroden gir et positivt utslag, akkurat som en depolariserende front som beveger seg mot den. Resultatet er at T-bølgen får samme retning som QRS' hovedutslag og kalles konkordant med det. En T-bølge i motsatt retning av QRS (diskordans) er et tegn på at depolariseringen eller repolariseringsmønsteret er endret.

Ventrikulær gradient

Summen av arealet under QRS og arealet under T-bølgen kalles den ventrikulære gradienten. Den speiler forskjeller i aksjonspotensialets varighet i ulike deler av ventrikkelen og påvirkes i prinsippet ikke av hvilken rekkefølge cellene aktiveres i. Når aktiveringsrekkefølgen endres, som ved grenblokk eller pacing, endres QRS-arealet, og T-arealet endres motsatt vei slik at summen holdes tilnærmet uforandret. Det er hovedforklaringen på at sekundære T-forandringer peker motsatt av QRS.

Normal T-bølge

Ved normal sinusrytme hos voksne gjelder følgende:

• Retning: positiv i I, II og V3-V6 (V2 hos de fleste), negativ i aVR. Variabel i III, aVL, aVF og V1.
• Form: svakt asymmetrisk, med langsommere oppstigning enn nedstigning. Overgangen fra ST-segmentet til T er jevn.
• Amplitude: størst i V2-V3 og i II. Som tommelfingerregel overstiger T-bølgen sjelden 6 mm i ekstremitetsavledningene og 10 mm hos menn og 8 mm hos kvinner i brystavledningene.
• Alder og kjønn: amplituden avtar med alderen. Kvinner har lavere og mer symmetrisk T-bølge og tydeligere overgang fra ST til T.
• Forhold til QRS: T-bølgen er konkordant med QRS' hovedutslag.

T-bølgen i hver avledning

Regelen om at T-bølgeinversjon i to sammenhengende avledninger er patologisk gjelder så sant avledningen ikke er en av de som hyppig er normalt negative (aVR, III, V1). Isolert negativ T i V1, III eller aVL er vanlig og som regel normalt.

Normalvarianter og fysiologiske forandringer

T-bølgen påvirkes av mye som ikke er sykdom:

• Stillingsendringer: T-bølgen kan bli flatere eller negativ i III og aVF ved stående stilling. Hyperventilasjon kan gi T-bølgeforandringer og ST-senkning.
• Måltider: et karbohydratrikt måltid kan gi forbigående flate T-bølger.
• Vagotoni: høy parasympatikustonus (idrettsutøvere, unge) gir høye T-bølger med tidlig repolarisasjon og bradykardi.
• Respirasjon: T-bølgen kan variere med pusten, slik som P og QRS.
• Tidlig repolarisasjon: høy T-bølge i V2-V4 sammen med J-punktelevasjon; se J-punktet.
• Juvenilt T-bølgemønster: negative T-bølger i V1-V3 (noen ganger V4) hos barn og ungdom, se under.
• Teknikk: elektrodeplassering og filterinnstillinger kan endre T-amplituden.

Høye T-bølger

En T-bølge er mistenkelig høy når den overstiger de grensene som er nevnt over, eller er høy i forhold til QRS, spesielt hvis formen er uvanlig. Differensialdiagnosene fordeler seg som følger.

Hyperakutt T-bølge versus hyperkalemi

Skillet er klinisk viktig fordi behandlingen er helt ulik: akutt reperfusjon ved okklusjon, kalsium, insulin og glukose ved hyperkalemi.

Mer om hyperkalemi: hyperkalemi: hurtigguide for akutt behandling og elektrolyttforstyrrelser på EKG.

T-bølgeinversjon

En T-bølge er invertert (negativ) når den terminale delen ligger under grunnlinjen. T-bølgeinversjon er et av de hyppigste EKG-funnene og har et bredt spekter av årsaker. Den viktigste regelen er at form, fordeling og kontekst avgjør, ikke bare om bølgen er negativ.

Normal T-inversjon

• Isolert negativ T i V1, vanligvis konkordant med negativt QRS.
• Isolert negativ T i III eller aVL.
• Juvenilt mønster: negative T i V1-V3, noen ganger V4, hos barn og ungdom. Normaliseres gjennom puberteten, men kan bestå som «vedvarende juvenilt T-bølgemønster», særlig hos kvinner.
• Svarte idrettsutøvere: T-bølgeinversjon i V1-V4 etter konveks ST-heving og J-punktelevasjon betraktes i internasjonale kriterier for EKG hos idrettsutøvere som en normalvariant.

Primær T-bølgeinversjon: årsaker

Sekundær T-bølgeinversjon

Sekundære T-forandringer følger en unormal depolarisering: grenblokk, ventrikkelhypertrofi (strain), preeksitasjon, ventrikkelpacing og ventrikulære slag. De er typisk asymmetriske, med ledsagende ST-segmentsenkning og T-bølgens retning motsatt av QRS' hovedutslag. Ved venstre grenblokk ser man negativ T i V5-V6, ved høyre grenblokk i V1-V3. Dette er forventet. Konkordante T-bølger i denne settingen er mistenkelige.

Etter at en unormal depolarisering er normalisert (for eksempel etter pacing, intermitterende grenblokk eller avbrutt preeksitasjon), kan T-bølgeinversjonene bli stående i dager til uker. Dette kalles hjertehukommelse (cardiac memory) eller T-bølgehukommelse og er en viktig årsak til T-bølgeinversjoner uten iskemi.

T-bølgeforandringer ved myokardiskemi

Hyperakutte T-bølger

I de første minuttene av en koronar okklusjon, før ST-segmentet heves, blir T-bølgen høy, bred og bulkende (hyperakutt). Det er et flyktig funn som ofte oversees. Fjerde universelle definisjon av hjerteinfarkt regner hyperakutte T-bølger som EKG-tegn på akutt iskemi. Et hyperakutt T-bølgemønster hos en pasient med typiske symptomer krever øyeblikkelig oppfølging med serielle EKG, og ved tvil kontakt med kardiolog. Se T-bølger ved iskemi.

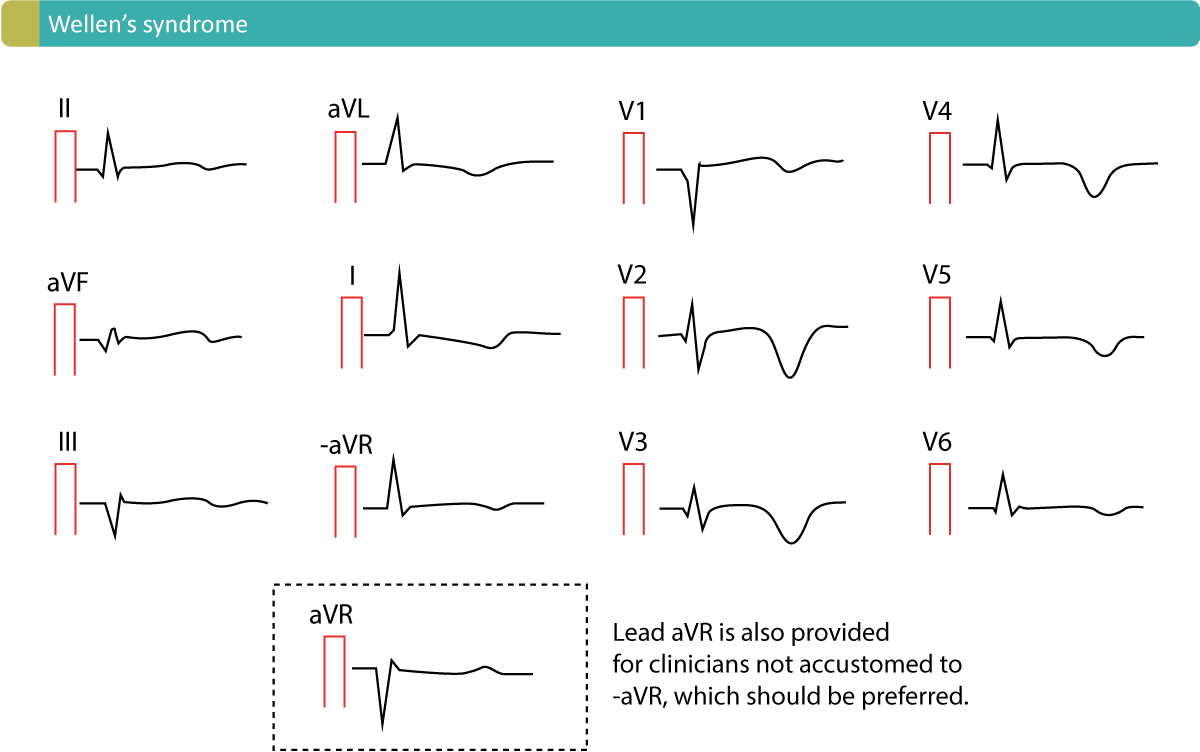

Wellens' syndrom

Wellens' syndrom er et mønster som tyder på kritisk stenose i proksimale LAD, registrert når pasienten er smertefri. De klassiske kriteriene er:

• Tidligere episoder med brystsmerter (angina).
• Karakteristiske T-bølgeforandringer i V2-V3 (noen ganger V1-V4).
• Ingen eller minimal ST-heving (under 1 mm).
• Bevart R-progresjon, ingen patologiske Q-bølger.
• Ingen eller liten troponinøkning.

Det finnes to typer: type A med bifasiske T-bølger (positiv først, så negativ), og type B med dype symmetriske negative T-bølger. Type B er hyppigst. Mønsteret er et faresignal: uten revaskularisering kan pasienten utvikle et stort fremreveggsinfarkt. Pasienten skal håndteres som ustabil angina eller NSTEMI med tidlig angiografi, og belastningstest er kontraindisert.

De Winter-mønster

Mønsteret med oppadgående ST-senkning i V1-V6 og høye, symmetriske T-bølger er en STEMI-ekvivalent som tilsvarer akutt LAD-okklusjon. Det er omtalt i ST-segmentet og artikkelen om iskemiske T-bølger.

Postiskemiske T-bølger og reperfusjon

Etter en iskemisk episode, et infarkt eller vellykket reperfusjon utvikles ofte symmetriske, negative T-bølger som kan bestå i uker til måneder. De kan bli dype (over 10 mm) eller bare 1 mm. Normalisering etter infarkt er et gunstig tegn. Flate T-bølger er vanlige i det postiskemiske området, V1-V3 ved LAD-stenose og II, III, aVF ved høyre koronararterie eller sirkumfleks.

Fjerde universelle definisjon av hjerteinfarkt regner ny T-bølgeinversjon på mer enn 1 mm i to sammenhengende avledninger med fremtredende R-bølge eller R/S-forhold over 1 som EKG-tegn på iskemi. Isolert T-inversjon uten ST-avvik er imidlertid sjelden tegn på pågående akutt iskemi, og tolkningen avhenger av kontekst. Se også EKG ved vurdering av reperfusjon.

Flate og bifasiske T-bølger

Flate T-bølger (amplitude under 1 mm) er uspesifikke. Typiske årsaker er hypokalemi, hypotyreose, antiarytmika, hjertesvikt, postiskemisk tilstand, perikardvæske og normalvariant hos eldre og kvinner.

Bifasiske T-bølger har en positiv og en negativ del. Betegnelsen er uheldig av to grunner. For det første har bifasiske T-bølger i seg selv sjelden diagnostisk betydning (unntaket er Wellens type A). For det andre klassifiseres en T-bølge som positiv eller invertert etter den terminale delen. Hvis den terminale delen er positiv, er T-bølgen positiv; hvis den er negativ, er T-bølgen invertert.

T-bølgen hos barn og ungdom

Hos barn er T-bølgevektoren rettet mer bakover enn hos voksne, og de har negative T-bølger i høyre og midtre brystavledninger. Mønsteret normaliseres gradvis gjennom barndommen og puberteten.

• Nyfødte: T-bølgen i V1 er oppreist de første dagene og blir negativ i løpet av første uke. En oppreist T i V1 senere i barndommen er klassisk et tegn på høyre ventrikkelbelastning.
• Barn: T-bølger kan være negative i V1-V3 (noen ganger V4). Dette kalles juvenilt T-bølgemønster.
• Ungdom og unge voksne: noen beholder negative T-bølger i V1-V4, «vedvarende juvenilt T-bølgemønster». Hvis alle T-bølger forblir invertert i voksen alder, brukes betegnelsen idiopatisk global T-bølgeinversjon.

Aldersspesifikke normalverdier finnes i pediatrisk EKG-tolkning og referanseverdier for EKG hos barn.

T-bølgeinversjon hos idrettsutøvere

Internasjonale kriterier for EKG-tolkning hos idrettsutøvere skiller mellom normale treningsrelaterte forandringer og funn som krever videre utredning. Generelt gjelder at T-bølgeinversjon over 1 mm i to eller flere sammenhengende avledninger (unntatt aVR, III og V1) er unormal og skal utredes med ekkokardiografi og eventuelt MR, mens juvenilt mønster hos unge og T-inversjon i V1-V4 etter J-punktelevasjon og konveks ST-heving hos svarte utøvere regnes som normal variant. Inferolateral T-bølgeinversjon (II, III, aVF, V5-V6) hos en idrettsutøver er et funn som kan skjule kardiomyopati og må alltid utredes.

T-bølgealternans

Alternans er vekslende amplitude eller polaritet på T-bølgen fra slag til slag ved stabil frekvens. Makroskopisk T-bølgealternans er sjeldent, men et faretegn som peker mot elektrisk ustabilitet, for eksempel ved alvorlig langt QT-syndrom, hypokalemi eller akutt iskemi. Det krever øyeblikkelig korrigering av årsaken og vurdering av arytmirisiko. Se torsades de pointes.

T-bølgen, U-bølgen og QT-tiden

T-bølgens slutt definerer slutten av QT-tiden, og det er denne som er vanskeligst å bestemme når T-bølgen er flat, bifasisk, hakket eller smelter sammen med U-bølgen. Hvis T-bølgen er forlenget og bred, tenk på QT-forlengende årsaker. Ved langt QT-syndrom gir de ulike genotypene karakteristiske T-bølgeformer: bred T ved LQT1, lav og hakket (bifid) T ved LQT2 og sen, spiss T etter et langt isoelektrisk ST-segment ved LQT3. Bruk QTc-kalkulatoren når du har målt QT og pulsen. Ytterligere informasjon finnes i QT-tid og QTc i EKG og langt QT-syndrom.

Praktisk tilnærming

1. Retning: er T-bølgen konkordant med QRS? I I, II og V3-V6 skal den være positiv.
2. Form: asymmetrisk og jevn overgang fra ST eller en uvanlig spiss/bred/symmetrisk bølge?
3. Amplitude: unormalt høy eller flat?
4. Fordeling: lokalt (koronarterritorium) eller utbredt?
5. ST-segment og QRS: er det ST-avvik? Er QRS bredt (sekundære forandringer)?
6. Kontekst: symptomer, alder, kjønn, idrett, medisiner, kalium, kalsium, nyrefunksjon, hjerneskade.
7. Sammenlign med tidligere EKG.
8. Følg utviklingen: serielle EKG avklarer ofte tvilstilfeller.

Vanlige feil

• Å kalle all T-bølgeinversjon iskemi. Mange årsaker er ikke iskemiske, og isolert T-inversjon uten ST-avvik er sjelden akutt iskemi.
• Å overse hyperakutte T-bølger. De er flyktige og forsvinner når ST-segmentet heves.
• Å forveksle hyperakutt T og hyperkalemi. Se på basen, PR, QRS og kliniske data.
• Å se bort fra sekundære forandringer. Grenblokk, LVH og pacing gir forventede T-forandringer.
• Å glemme hjertehukommelse. T-inversjoner kan bestå etter at en unormal depolarisering er borte.
• Å overse lungeemboli og kardiomyopati hos pasienter med T-inversjon i høyre brystavledninger.
• Å dramatisere V1 og III. Isolerte inversjoner her er ofte normale.
• Å ikke sammenligne. Kjent kronisk T-inversjon er mindre alarmerende enn ny.
• Å bruke «bifasisk» som diagnose. Klassifiser etter den terminale delen.

Sjekkliste for T-bølgen

1. Positive T-bølger i I, II, V3-V6; negative i aVR.
2. T-bølgen følger QRS (konkordans).
3. Amplituden er innenfor normalområdet (rundt 6 mm i ekstremitetsavledninger, rundt 10 mm hos menn og 8 mm hos kvinner i V2-V3).
4. Overgangen fra ST til T er jevn.
5. Ingen inversjon i to sammenhengende avledninger bortsett fra normale mønstre (V1, III, aVL, juvenilt).
6. Høye T: skille hyperakutt T, hyperkalemi og normalvariant.
7. Invertert T: skille primær fra sekundær og postiskemisk; se etter Wellens og lungeemboli.
8. Ta hensyn til alder, kjønn, trening og medikasjon.
9. Sammenlign med tidligere EKG.

Oppsummering

T-bølgen viser ventrikkelrepolariseringen (fase 3). Epikard repolariserer før endokard, noe som gjør T-bølgen konkordant med QRS. Normalt er T positiv i I, II og V3-V6, negativ i aVR, og høyest i V2-V3. Høye T-bølger skal skilles mellom hyperakutt iskemi, hyperkalemi og normalvarianter. T-bølgeinversjon har mange årsaker: normalt i V1, III og aVL og juvenilt mønster, sekundære forandringer ved grenblokk, hypertrofi og pacing, og primære forandringer ved iskemi (Wellens), lungeemboli, kardiomyopati, takotsubo og hjerneskade. Isolert T-inversjon er sjelden bevis på pågående iskemi, mens hyperakutte T-bølger og Wellens-mønsteret er tidlige varsler som krever handling. Les T-bølgen sammen med ST-segmentet, QRS-komplekset og J-punktet.
